Deskripsi

Parameter teknis

Fitur produk

SILINDER ALUMINUM PADUAN Oksidasi keras permukaan Kekuatan tinggi, Ketahanan korosi dan aus Umur pemakaian panjang

SUDUT PENJEPIT YANG WAJAR, Sudut penjepitan yang akurat, Kontrol yang kuatMudah dipasang

GRIPPER KUALITAS TINGGI, Cakarnya terbuat dari baja tahan karat berkualitas tinggi

Bagian bawah mengadopsi segel cincin jepret Efek penyegelan yang baik, Dengan fungsi penyimpanan minyak Tahan lama dan kedap udara

PEMASANGANBlok silinder dirancang dengan slot induktor,Pemasangan mudah Responsif

Spesifikasi

Ukuran lubang (mm)			10	16	20	25	32
Tipe akting			Akting ganda, Akting tunggal
Cairan			Udara (untuk disaring dengan elemen filter 40μm)
Beroperasi tekanan	Akting ganda	Φ10	0,2~0,7MPa(28~100psi)(2,0~7,0bar)
		Yang lain	0,15~0,7MPa(22~100psi)(1,5~7,0bar)
	Akting tunggal	Φ10	0,35~0,7MPa(50~100psi)(3,5~7,0bar)
		Yang lain	0,25~0,7MPa(36~100psi)(2,5~7,0bar)
Tekanan bukti			1,05MPa(150psiy10,5bar)
Derajat suhu			-20~70
Pelumasan			Silinder: Tidak diperlukan; Rahang gripper: Lumasi gemuk
Panjang maks.mencengkeram mm			30	40	60	70	90
Frekuensi maksimum			180(c.p.m)				60(c.p.m)
Sakelar sensor				CMSG\\DMSG\\EMSG			CMSG\\DMSG\\EMSG CMSH\\DMSH\\EMSH
Ukuran pelabuhan			M3×0.5	M5×0.8

Prinsip kerja

Prinsip kerja jari pneumatik seri HFP didasarkan pada transmisi pneumatik. Ketika tekanan udara bekerja pada piston silinder, piston mendorong beban dalam gerakan garis lurus. Pada jari pneumatik, gerakan linier ini diterjemahkan ke dalam aksi membuka dan menutup gripper melalui tuas mekanis. Ketika tekanan gas meningkat, piston mendorong tuas untuk menutup klem; Ketika tekanan udara berkurang, cakar terbuka secara otomatis.

Skenario aplikasi

Karena jari pneumatik seri HFP memiliki keunggulan struktur sederhana, perawatan mudah, respons cepat, kapasitas beban lebar, dan dapat digunakan bersama dengan komponen eksekusi lainnya, maka jari ini banyak digunakan dalam skenario berikut:

Manipulator dan robot:sebagai perangkat tangan manipulator atau robot, untuk mencapai pemahaman dan penanganan benda kerja yang akurat.

Mesin pembentuk, mesin karet dan plastik serta peralatan mesin:penjepitan otomatis dan penanganan bagian kerja di jalur produksi untuk meningkatkan efisiensi produksi.

Peralatan penyampaian:menjepit dan memindahkan material pada jalur pengangkutan untuk memastikan kelancaran aliran material.

Mesin pengemasan:penjepitan dan penanganan kemasan dalam proses pengemasan untuk mencapai otomatisasi pengemasan.

Industri makanan, medis dan kimia:Memegang dan menangani bahan atau produk di lingkungan yang memerlukan ketelitian dan kebersihan tinggi.

Ringkasan

Dengan desainnya yang unik, kinerja unggul, dan skenario aplikasi yang luas, jari pneumatik seri HFP menempati posisi penting dalam bidang otomasi industri. Dengan kemajuan teknologi yang berkelanjutan dan perluasan bidang aplikasi yang berkelanjutan, jari pneumatik seri HFP akan terus memainkan peran penting dalam memberikan solusi yang lebih efisien, stabil, dan akurat untuk produksi otomasi industri.

Pertanyaan Umum

T: Mengapa pneumatik lebih baik daripada listrik?

J: Sistem pneumatik umumnya memiliki masa pengoperasian yang lama dan memerlukan sedikit perawatan. Kesederhanaan pengoperasian: Sistem pneumatik lebih mudah dirancang dan digunakan dibandingkan sistem listrik dalam banyak aplikasi. Silinder dan aktuator pneumatik menyediakan jalur cepat menuju gerakan linier.

Q: Apa pengganti silinder pneumatik?

J: SMAC adalah-solusi serba listrik yang dapat digunakan sebagai pengganti-in" untuk aktuator udara. Aktuator silinder berkecepatan tinggi, ringkas, dan harga-kompetitif yang memberikan alternatif terhadap silinder pneumatik dengan kinerja unggul.

T: Apa dua kelemahan pneumatik?

J: Kenyaringan: Sistem pneumatik adalah jenis desain paling keras yang menggerakkan mesin. Aktuator yang menjalankan sistem merupakan sumber kebisingan dan terkadang ditempatkan di ruangan terpisah untuk membatasi polusi suara. Racun dan bahan kimia: Terkadang, sistem pneumatik menggunakan bahan kimia berbahaya dalam desainnya.

Tag populer: silinder jari pneumatik tipe paralel hfp, Cina produsen, pemasok, pabrik silinder jari pneumatik tipe paralel hfp

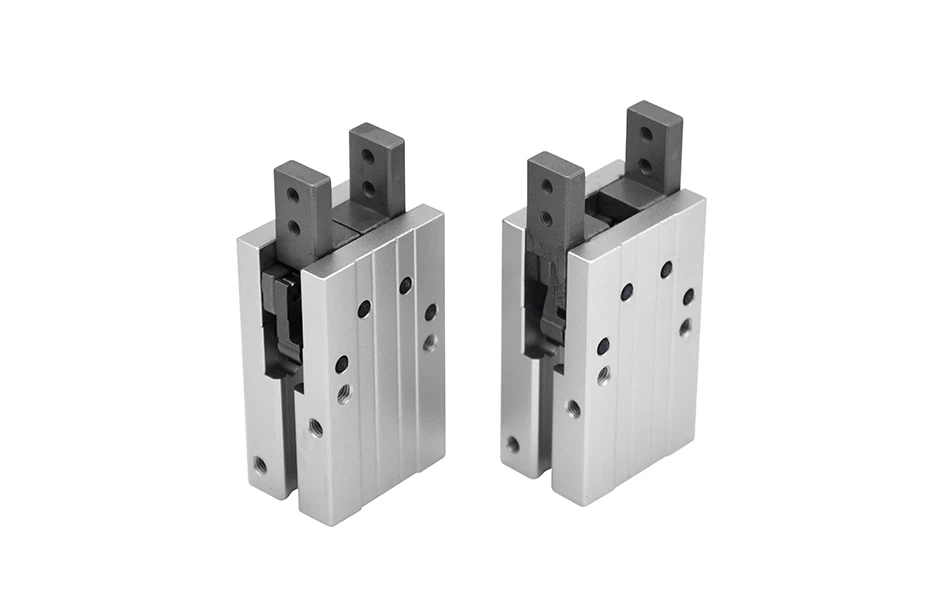

Silinder Jari Pneumatik Tipe Paralel HFP
