Silinder tabel slide adalah komponen penting dalam banyak aplikasi industri, menawarkan gerakan linier yang tepat dan kinerja yang andal. Sebagai pemasok silinder meja slide, saya sering ditanya tentang bagaimana perangkat bagus ini bekerja. Jadi, mari selami dan hancurkan mekanik di balik silinder meja slide.
Dasar -dasar silinder tabel slide
Pada intinya, silinder tabel geser adalah jenis aktuator pneumatik atau hidrolik. Mereka menggabungkan fungsi silinder linier dan tabel geser, memungkinkan gerakan halus dan akurat dalam garis lurus. Silinder ini umumnya digunakan dalam sistem otomasi, proses pembuatan, dan aplikasi penanganan material di mana posisi yang tepat sangat penting.
Bagaimana mereka disatukan
Silinder tabel geser biasanya terdiri dari beberapa bagian utama:
- Cylinder Barrel:Ini adalah tubuh utama silinder di mana piston bergerak bolak -balik. Biasanya terbuat dari bahan berkekuatan tinggi seperti aluminium atau stainless steel untuk menahan kekuatan yang terlibat.
- Piston:Piston adalah komponen silinder yang cocok di dalam laras silinder. Ini membagi laras menjadi dua ruang dan terhubung ke tabel slide. Ketika udara bertekanan atau cairan hidrolik diaplikasikan ke satu sisi piston, ia menggerakkan piston dan tabel geser yang terpasang di arah yang diinginkan.
- Batang:Batang terhubung ke piston dan memanjang di luar laras silinder. Ini menyediakan sarana untuk memasang meja slide ke piston dan mentransfer gerakan linier dari piston ke meja.
- Slide Table:Tabel slide adalah platform yang bergerak di sepanjang jalur linier. Ini dirancang untuk mendukung beban dan memberikan permukaan yang stabil untuk pemasangan komponen lain. Tabel geser dipandu oleh bantalan linier atau cara untuk memastikan gerakan yang halus dan akurat.
- Tutup Akhir:Tutup ujung terletak di ujung tong silinder dan menutup ruang. Mereka juga mengandung port untuk saluran masuk dan outlet udara bertekanan atau cairan hidrolik.
Prinsip kerja
Pengoperasian silinder tabel slide didasarkan pada prinsip -prinsip daya cairan. Mari kita lihat cara kerjanya dalam sistem pneumatik:
- Keadaan awal:Ketika sistem sedang istirahat, kedua ruang silinder berada pada tekanan atmosfer, dan tabel geser berada dalam posisi netral.
- Memperluas tabel slide:Untuk memperpanjang meja geser, udara bertekanan disuplai ke ruang di satu sisi piston. Gaya udara terkompresi mendorong piston dan tabel geser yang terpasang ke arah batang. Saat piston bergerak, udara di ruang lain dilepaskan ke atmosfer melalui port di tutup ujung.
- Menarik tabel slide:Untuk menarik kembali tabel slide, aliran udara bertekanan terbalik. Udara terkompresi sekarang dipasok ke ruang di sisi lain piston, mendorong piston dan meja slide kembali ke posisi aslinya. Sekali lagi, udara di ruang yang sekarang bertekanan dilemparkan ke atmosfer.
- Mengontrol gerakan:Kecepatan dan kekuatan gerakan tabel slide dapat dikontrol dengan menyesuaikan tekanan dan laju aliran udara terkompresi. Ini memungkinkan untuk posisi yang tepat dan kontrol gerakan di berbagai aplikasi.
Dalam sistem hidrolik, prinsip kerja serupa, tetapi bukannya udara terkompresi, cairan hidrolik digunakan untuk menghasilkan gaya. Sistem hidrolik biasanya digunakan dalam aplikasi di mana kekuatan yang lebih tinggi dan presisi yang lebih besar diperlukan.
Keuntungan dari silinder tabel slide
Silinder tabel slide menawarkan beberapa keunggulan dibandingkan jenis aktuator linier lainnya:
- Precision:Mereka memberikan gerakan linier yang akurat dengan pengulangan tinggi, membuatnya ideal untuk aplikasi yang membutuhkan penentuan posisi yang tepat.
- Kapasitas beban tinggi:Silinder tabel geser dapat mendukung beban yang relatif tinggi, berkat desainnya yang kuat dan penggunaan bantalan atau cara linier.
- Desain kompak:Mereka memiliki jejak kaki yang ringkas, yang membuatnya cocok untuk aplikasi di mana ruang terbatas.
- Instalasi Mudah:Silinder tabel geser mudah dipasang dan diintegrasikan ke dalam sistem yang ada, mengurangi biaya henti dan instalasi.
- Pemeliharaan Rendah:Dengan beberapa bagian yang bergerak dan konstruksi sederhana, silinder tabel geser membutuhkan pemeliharaan minimal, menghasilkan biaya operasi yang lebih rendah.
Jajaran produk kami

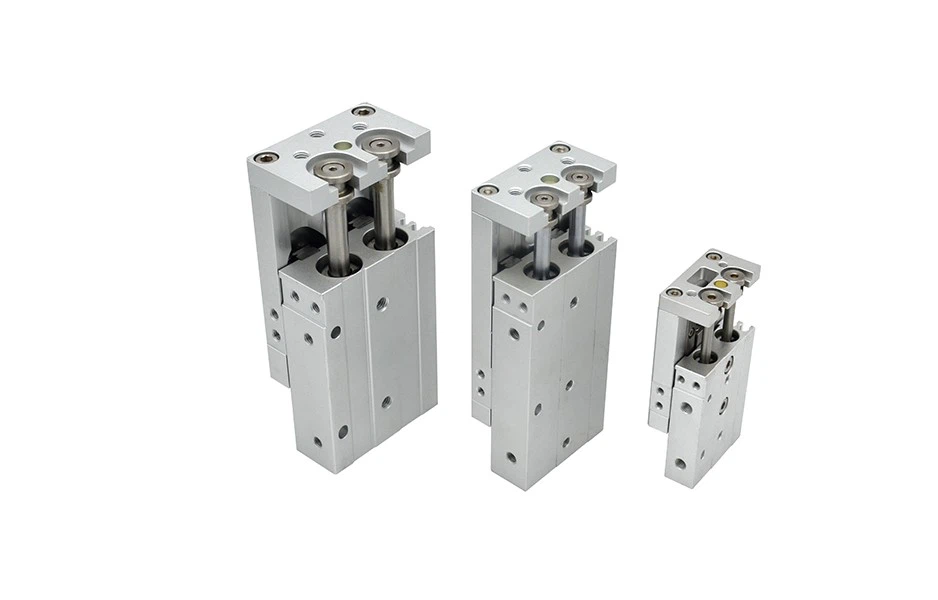

Sebagai pemasok silinder meja slide, kami menawarkan berbagai produk untuk memenuhi beragam kebutuhan pelanggan kami. Lineup produk kami termasukHLH Seri Slide Table Cylinder,HLS Seri Slide Table Cylinder, danSilinder tabel slide seri HLQ. Seri ini dirancang untuk memberikan kinerja tinggi, keandalan, dan daya tahan dalam berbagai aplikasi industri.
Aplikasi
Silinder tabel slide digunakan dalam berbagai industri dan aplikasi, termasuk:
- Otomatisasi:Mereka biasanya digunakan dalam proses manufaktur otomatis untuk tugas-tugas seperti operasi pick-and-place, perakitan, dan pengujian.
- Penanganan materi:Silinder tabel geser digunakan dalam sistem konveyor, lengan robot, dan peralatan penanganan material lainnya untuk bergerak dan memposisikan beban.
- Kemasan:Mereka digunakan dalam mesin pengemasan untuk tugas -tugas seperti mengisi, menyegel, dan pelabelan.
- Peralatan Medis:Silinder tabel slide digunakan di perangkat medis untuk posisi yang tepat dan kontrol gerakan.
- Manufaktur semikonduktor:Mereka digunakan dalam peralatan manufaktur semikonduktor untuk tugas -tugas seperti penanganan dan pengujian wafer.
Kesimpulan
Silinder tabel slide adalah komponen yang serba guna dan andal yang memainkan peran penting dalam banyak aplikasi industri. Dengan memahami cara kerja mereka dan keuntungan yang mereka tawarkan, Anda dapat membuat keputusan yang tepat saat memilih silinder tabel slide yang tepat untuk kebutuhan Anda. Jika Anda tertarik untuk mempelajari lebih lanjut tentang silinder tabel slide kami atau memiliki pertanyaan, jangan ragu untuk menjangkau kami. Kami di sini untuk membantu Anda menemukan solusi sempurna untuk aplikasi Anda. Hubungi kami hari ini untuk memulai proses pengadaan dan membawa operasi industri Anda ke tingkat berikutnya.
Referensi
- Buku Pegangan Fluid Power, diedit oleh Fluid Power Society
- Desain dan Aplikasi Sistem Pneumatik, oleh Neil Sclater
