Menginstal silinder yang ringkas mungkin tampak seperti tugas yang menakutkan, terutama jika Anda baru mengenal dunia sistem pneumatik. Sebagai pemasok silinder kompak berpengalaman, saya telah menyaksikan secara langsung tantangan yang dihadapi pelanggan selama proses pemasangan. Dalam posting blog ini, saya akan memandu Anda melalui proses langkah demi langkah menginstal silinder yang ringkas, menawarkan wawasan dan tips yang berharga di sepanjang jalan.
Langkah 1: Persiapan
Sebelum Anda memulai instalasi, penting untuk mengumpulkan semua alat dan bahan yang diperlukan. Berikut daftar item yang biasanya Anda perlukan:

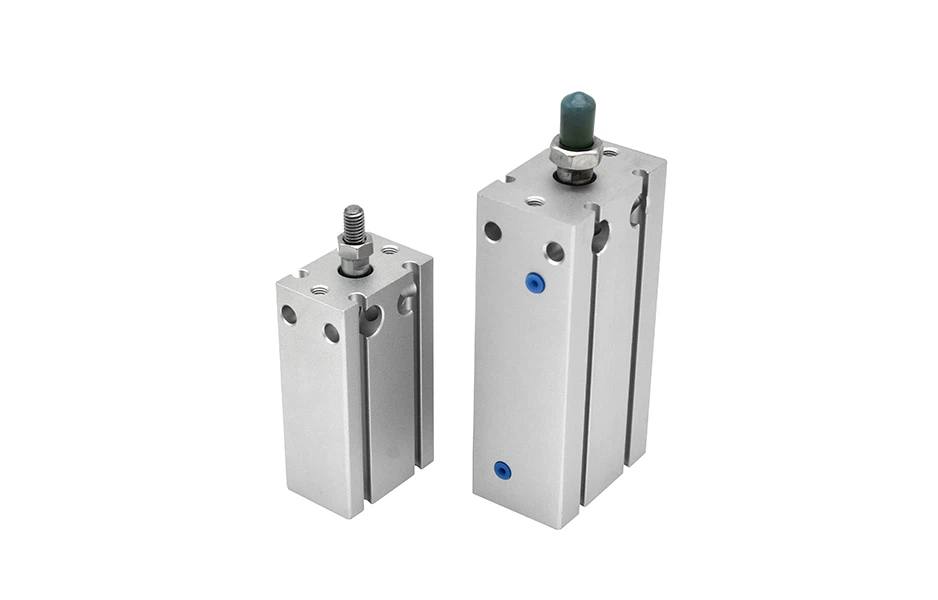

- Compact Cylinder: Pastikan Anda memiliki model dan ukuran yang tepat untuk aplikasi Anda. Kami menawarkan berbagai silinder kompak, termasukCu Multi Posisi Mount Cylinder GratisdanSilinder Udara Instalasi Gratis CDU.
- Pemasangan perangkat keras: Ini mungkin termasuk baut, mur, mesin cuci, dan kurung. Pastikan perangkat kerasnya kompatibel dengan silinder Anda dan permukaan pemasangan.
- Tubing pneumatik: Pilih ukuran dan jenis tabung yang sesuai untuk sistem Anda. Itu harus dapat menangani persyaratan tekanan dan aliran silinder.
- Perlengkapan: Anda perlu perlengkapan untuk menghubungkan tubing ke silinder dan komponen lain dari sistem pneumatik.
- Sealant: Bergantung pada jenis alat kelengkapan yang Anda gunakan, Anda mungkin perlu sealant untuk mencegah kebocoran udara.
- Kunci pas dan obeng: Alat -alat ini akan digunakan untuk mengencangkan baut, mur, dan perlengkapan.
Langkah 2: Pilih lokasi pemasangan
Langkah selanjutnya adalah memilih lokasi pemasangan yang tepat untuk silinder ringkas. Berikut beberapa faktor yang perlu dipertimbangkan:
- Aksesibilitas: Silinder harus mudah diakses untuk pemeliharaan dan inspeksi.
- Ruang: Pastikan ada cukup ruang di sekitar silinder untuk beroperasi secara bebas tanpa penghalang.
- Penyelarasan: Permukaan pemasangan harus datar dan rata untuk memastikan perataan silinder yang tepat.
- Persyaratan Muat: Pertimbangkan beban yang akan didukung oleh silinder dan memilih lokasi pemasangan yang dapat menangani beban.
Langkah 3: Pasang silinder
Setelah Anda memilih lokasi pemasangan, saatnya untuk memasang silinder. Ikuti langkah -langkah ini:
- Posisikan silinder pada permukaan pemasangan dan sejajarkan dengan lubang pemasangan.
- Masukkan baut melalui lubang pemasangan dan kencangkan dengan mur dan mesin cuci. Pastikan baut dikencangkan secara merata untuk mencegah ketidaksejajaran.
- Jika Anda menggunakan kurung untuk memasang silinder, pasang kurung ke silinder dan kemudian ke permukaan pemasangan. Pastikan tanda kurung benar -benar disejajarkan dan dikencangkan.
Langkah 4: Hubungkan tabung pneumatik
Setelah memasang silinder, langkah selanjutnya adalah menghubungkan tabung pneumatik. Inilah cara melakukannya:
- Potong tubing dengan panjang yang sesuai menggunakan pemotong tubing. Pastikan potongannya bersih dan lurus.
- Masukkan tabung ke dalam fitting dan kencangkan fitting menggunakan kunci pas. Pastikan perlengkapannya dikencangkan dengan aman untuk mencegah kebocoran udara.
- Hubungkan ujung tabung lainnya ke katup pneumatik atau komponen lain dari sistem.
- Jika Anda menggunakan sealant, oleskan sedikit sealant ke utas fitting sebelum mengencangkannya.
Langkah 5: Periksa kebocoran
Setelah tabung terhubung, penting untuk memeriksa kebocoran udara. Inilah cara melakukannya:
- Nyalakan sistem pneumatik dan biarkan udara mengalir melalui silinder.
- Periksa koneksi untuk tanda -tanda kebocoran udara. Anda dapat menggunakan solusi SOAP untuk mendeteksi kebocoran. Cukup oleskan solusi SOAP ke koneksi dan cari gelembung. Jika Anda melihat gelembung, itu berarti ada kebocoran.
- Jika Anda menemukan kebocoran, kencangkan fitting atau ganti segel sesuai kebutuhan.
Langkah 6: Uji silinder
Setelah memeriksa kebocoran, saatnya untuk menguji silinder. Inilah cara melakukannya:
- Akting katup pneumatik untuk memperpanjang dan menarik kembali silinder. Pastikan silinder bergerak dengan lancar dan tanpa ikatan.
- Periksa panjang stroke silinder untuk memastikannya dalam kisaran yang ditentukan.
- Jika silinder tidak bergerak dengan lancar atau jika ada ikatan, periksa perataan silinder dan perangkat keras pemasangan. Pastikan silinder dilumasi dengan benar.
Langkah 7: Menyempurnakan instalasi
Setelah Anda menguji silinder, Anda mungkin perlu menyempurnakan instalasi untuk mengoptimalkan kinerjanya. Berikut beberapa tips:
- Sesuaikan posisi silinder jika perlu untuk memastikan keselarasan yang tepat.
- Periksa pengaturan tekanan dan aliran sistem pneumatik untuk memastikan mereka berada dalam kisaran yang disarankan.
- Lumasi silinder secara teratur untuk mencegah keausan.
Kesimpulan
Memasang silinder ringkas adalah proses yang relatif mudah jika Anda mengikuti langkah yang tepat. Dengan menyiapkan alat dan bahan yang diperlukan, memilih lokasi pemasangan yang tepat, memasang silinder dengan benar, menghubungkan tabung pneumatik, memeriksa kebocoran, menguji silinder, dan menyempurnakan instalasi, Anda dapat memastikan bahwa silinder kompak Anda beroperasi dengan lancar dan efisien.
Jika Anda memiliki pertanyaan atau memerlukan bantuan lebih lanjut dengan pemasangan silinder yang ringkas, jangan ragu untuk menghubungi kami. Sebagai pemasok silinder kompak terkemuka, kami memiliki keahlian dan pengalaman untuk membantu Anda menemukan solusi yang tepat untuk aplikasi Anda. Kami menawarkan berbagai silinder kompak berkualitas tinggi, termasukCu Multi Posisi Mount Cylinder GratisdanSilinder Udara Instalasi Gratis CDU. Hubungi kami hari ini untuk membahas kebutuhan Anda dan menjelajahi penawaran produk kami.
Referensi
- Buku Pegangan Sistem Pneumatik
- Panduan Instalasi Silinder Kompak
